Bastida Cuplock

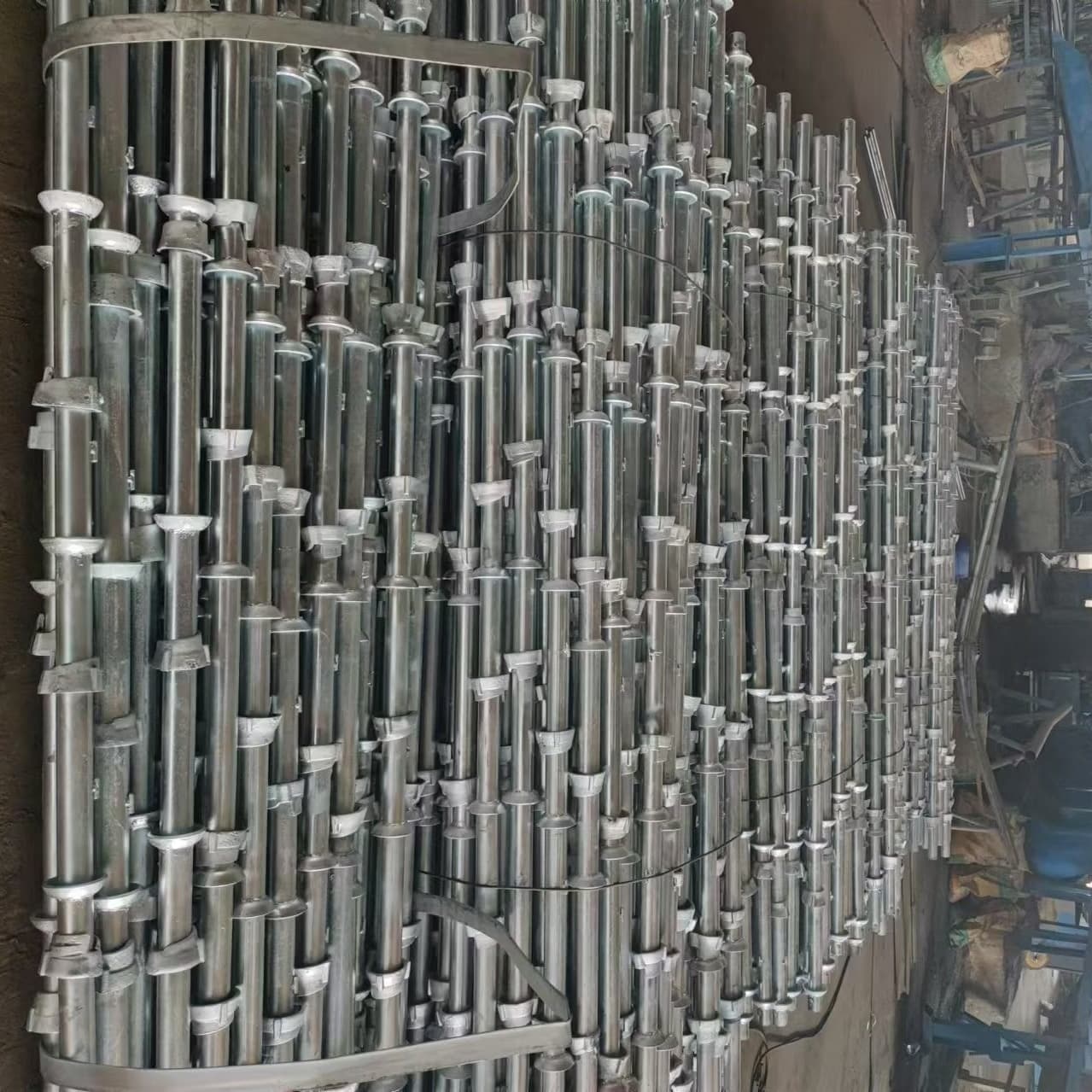

Cuplock estàndard és el tub vertical amb nodes de copa que forma la columna vertebral del sistema Cuplock.

• Què és: un tub d'acer vertical amb nodes de copa soldats a intervals regulars.
• Node de copa: cada node té una copa inferior fixa i una copa de bloqueig superior lliscant.
• Connexió: els extrems de les fulles dels llibres majors, els traverses o els tirants es troben a la copa inferior. La copa superior llisca cap avall per sobre d'ells i es colpeja amb un martell per bloquejar l'articulació.
• Blades per node: normalment es poden connectar fins a 4 membres en un node a intervals de 90 graus.
• Espaiat entre copes: generalment 500 mm.
• Diàmetre del tub: normalment 48,3 mm de diàmetre exterior.
• Material: acer Q235 / Q355 (S235 / S355).
• Gruix de la paret: generalment 3,2 mm; les versions resistents poden ser de 4,0 mm.
• Longituds comunes: 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m, 3,0 m, 4,0 m; També es fan longituds personalitzades.
• Extrems: sovint equipat amb una espiga/pin d'unió per connectar estàndards d'extrem a extrem. La base es troba sobre una placa base o una presa de base ajustable.
• Muntatge superior: pot rebre un capçal en U/capçal de forquilla per a l'encofrat o el suport d'encofrat.
• Capacitat de càrrega: depèn de la longitud, el gruix de la paret, els arriostraments, els lligams i la càrrega de les cames.

Ledger Cuplock és el membre horitzontal principal de la bastida Cuplock. Connecta dos estàndards adjacents per formar la badia del marc principal, paral·lela a la façana de l'edifici.

• Extrems de les fulles: els dos extrems estan aplanats/forjats en fulles que s'ajusten a les copes de l'estàndard.
• Connexió: els extrems de la fulla es troben a la copa inferior fixa; la copa de bloqueig superior llisca cap avall per sobre d'ells i es colpeja amb un martell per bloquejar l'articulació.
• Capacitat del node: normalment es poden connectar fins a 4 membres en un node de copa, normalment a intervals de 90 graus.
• Mida del tub: generalment 48,3 mm OD amb 3,2 mm de gruix de paret; les versions més pesades poden ser més gruixudes.
• Espaiat de copes: els nodes estàndard estan habitualment a intervals de 500 mm a l'estàndard, de manera que els nivells de popa s'estableixen per les posicions de la copa.
• Longituds típiques: 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m, 2,4 m, 3,0 m — adaptades a l'amplada de la bastida.

Copa superior
Material: ferro colat dúctil
Pes: 0,43-0,45 kg
Pot lliscar cap amunt i cap avall i girar lliurement a l'estàndard.
Té un passador de parada per evitar que llisqui de la part superior de l'estàndard.
Després d'inserir les fulles a la tassa inferior, martelleu la tassa superior cap avall. La superfície interior afilada s'enganxa fortament a totes les fulles i les bloqueja.

Copa inferior
Material: acer Q235 al carboni premsat
Pes: 0,2 kg
Soldat fermament al tub estàndard vertical, no pot lliscar ni girar.
Disposa de quatre ranures d'assentament per rebre fulles de fins a quatre membres (lleger, popa, tirant diagonal).
Manté les fulles en posició abans de bloquejar-les amb la copa superior.

Fulla de llibre major
Material: #35 Forjat amb gota
Pes: 0,2-0,25 kg
Acer forjat d'alta resistència, no tallat de placa plana.
Soldat a l'extrem del tub de registre.
Inserit a les ranures de la tassa inferior; bloquejat al seu lloc quan la copa superior es colpeja cap avall.
